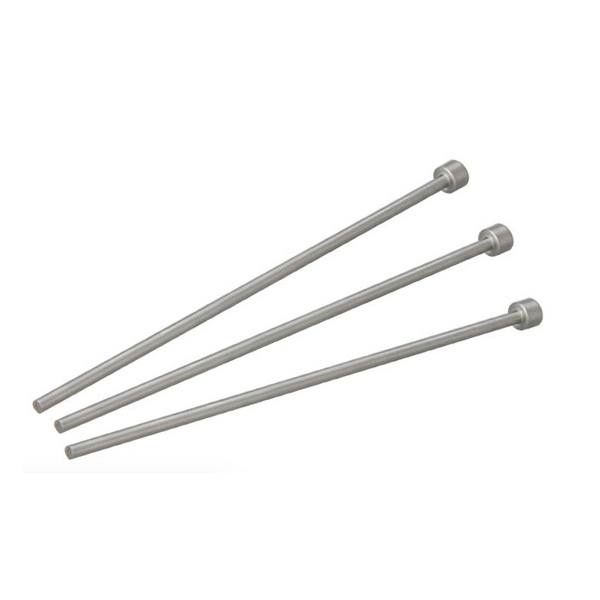

Deguidet pinKontrollerer bevægelsesbanen for den mekaniske enhed gennem geometriske begrænsninger og mekanisk vejledning. Dets strukturelle design inkluderer en præcisionscylinder og en placeringskegle. Den guidede pin er lavet af overfladhærdet wolframcarbidlegering med en høj Rockwell-hårdhed og kan modstå 2000n-niveau laterale belastninger.
Kernefunktionen afguidet pinafspejles i den kinematiske begrænsningsmekanisme. Double Guide Pin-systemet danner en overplaceringsstruktur for at eliminere de tre rotationsgrader af frihed i flyets bevægelse. Chamfer -designet reducerer den indledende samlingskontaktspænding, og gradientdiameterstrukturen producerer en hydraulisk dæmpningseffekt i slutningen af slagtilfælde, som kan buffere påvirkningen af hastigheden. Forskellen mellem den termiske ekspansionskoefficient og basismaterialet kan effektivt undgå svigt i den pasform, der er forårsaget af stigningen i temperaturen.
Den dynamiske nøjagtighed afguidet pinvedligeholdes af den overfladediamantlignende belægning, og slidhastigheden er lav under arbejdsoperationen. Den lukkede smøringsprogram opbevarer molybdæn disulfidfedt, som holder smørfilmen intakt i 2 millioner cyklusforsøg. Fejladvarsel overvåges af en akustisk emissionssensor. Når vibrationsspektret øges med 15dB i 5-8 kHz frekvensbånd, indikerer det initiering af mikrokrakker i stiftakslen. Disse ingeniørelementer sikrer, at guide-stifterne kan opnå gentagelig placering af mikron-niveau-placering i højhastigheds-præcisionsudstyr.
